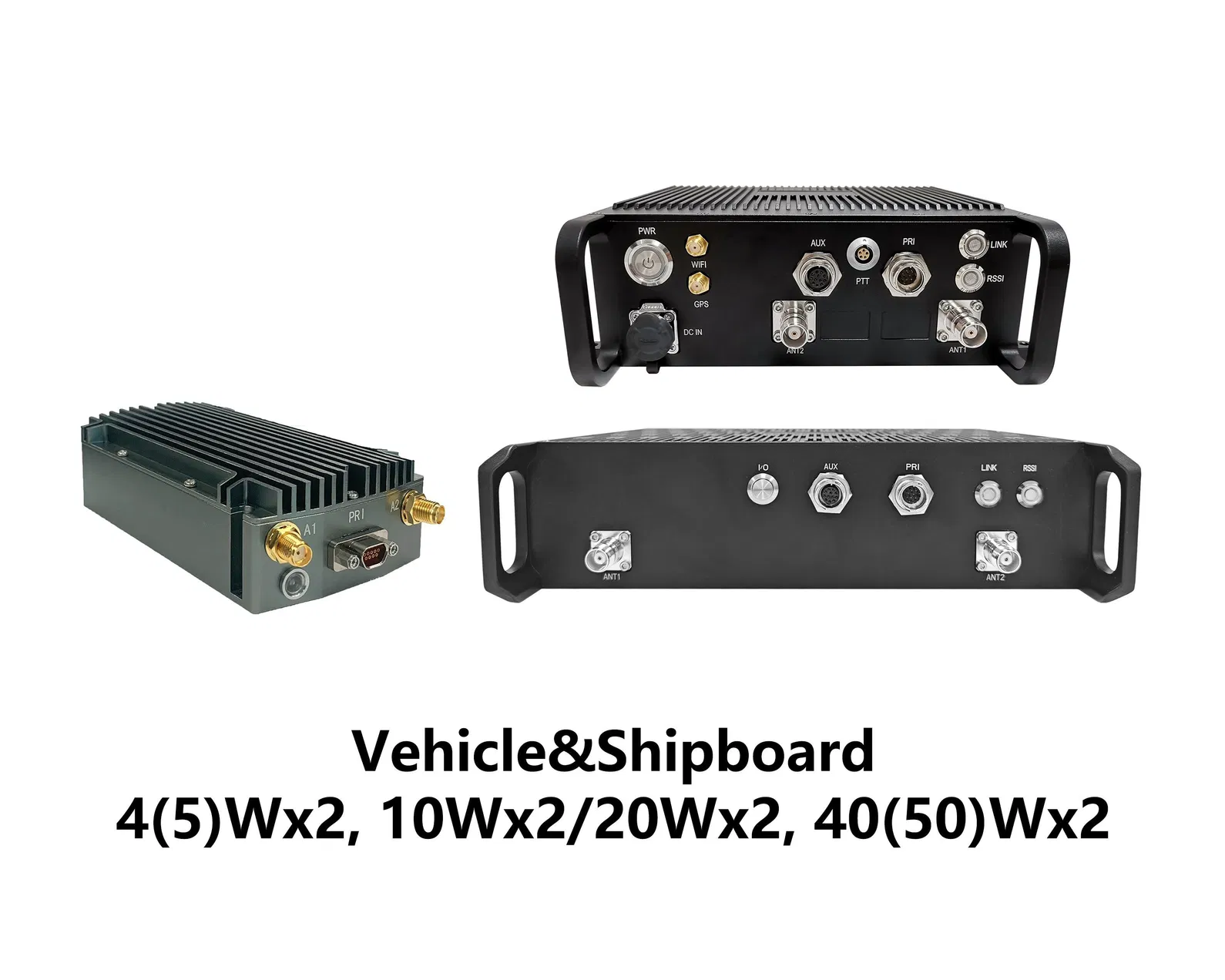

मेश रेडियो-एनबीमेश वायरलेस नैरोबैंड मेश वाहन और जहाज पर

NBmesh श्रृंखला नैरोबैंड मेश रेडियो/मॉड्यूल उन वितरित नेटवर्क परिदृश्यों के लिए उपयुक्त है जहां सेवा दर अधिक नहीं है, ट्रांसमिशन दूरी लंबी है, और ट्रांसमिशन रेंज मल्टी-हॉप रिले पर आधारित है। टोपोलॉजी एक मल्टी-हॉप नेटवर्क है, जो कई वितरण नोड्स से बना है। संरचना कॉम्पैक्ट, हल्की, सिंगल बोर्ड डिज़ाइन है, जो उपयोगकर्ताओं के लिए विभिन्न प्रकार के टर्मिनल उपकरणों में एकीकृत करना सुविधाजनक है, ताकि स्थिर और विश्वसनीय लंबी दूरी के डेटा ट्रांसमिशन को प्राप्त किया जा सके।
विशेषताएँ:
1. मल्टी-हॉप रिले, कुशल नेटवर्किंग
2. कम गति, उच्च संवेदनशीलता
3. UHF/L/S बैंड आवृत्ति
4. 2/4/10/20 वाट आरएफ पावर
5. सीरियल पोर्ट / नेटवर्क पोर्ट, वॉयस/लोकेशन
6. इंटेलिजेंस फ्रीक्वेंसी हॉपिंग
NBMesh श्रृंखला नैरोबैंड मेश रेडियो/मॉड्यूल, पॉइंट-टू-पॉइंट, पॉइंट-टू-मल्टीपॉइंट और मल्टी-पॉइंट-टू-मल्टीपॉइंट डायनेमिक रूटिंग, मल्टी-हॉप रिले वायरलेस डेटा ट्रांसमिशन का समर्थन करता है, जिसका उपयोग यूएवी क्लस्टर, सशस्त्र फायर कंट्रोल कमांड, आपातकालीन बचाव आपातकालीन संचार कमांड, जहाज निर्माण समुद्री संचार, वन अग्नि रोकथाम स्व-संगठन नेटवर्क संचार में किया जाता है।

प्रदर्शन:
1. लंबी ट्रांसमिशन दूरी, मजबूत एंटी-जैमिंग क्षमता
2. मोबाइल वातावरण के लिए अनुकूलन क्षमता
3. एप्लिकेशन लेयर सभी प्रकार के सीरियल पोर्ट/नेटवर्क पोर्ट एप्लिकेशन टर्मिनलों का समर्थन करता है
4. त्वरित तैनाती, नेटवर्क टोपोलॉजी डायनेमिक परिवर्तन, केंद्र नेटवर्किंग के बिना स्व-संगठन और मल्टी-हॉप फॉरवर्डिंग का समर्थन करें
5. -117dBm@250KHz BW तक संवेदनशीलता प्राप्त करना
6. अनुकूली डेटा ट्रांसमिशन क्षमता, जो पर्यावरणीय परिवर्तनों के अनुसार मॉड्यूलेशन मोड और कोडिंग मोड का चयन कर सकती है, और अनुकूली डेटा दर ट्रांसमिशन कर सकती है
7. लचीली और कुशल नेटवर्किंग क्षमताएं, डायनेमिक टाइम स्लॉट TDMA प्रोटोकॉल, CSMA प्रोटोकॉल, 6 से अधिक हॉप्स और वॉयस सेवाओं के साथ केंद्रीकृत माप और नियंत्रण सेवा परिदृश्यों का समर्थन करती हैं
8. आईपी ​​एड्रेस और ड्राइवर को कॉन्फ़िगर करने की कोई आवश्यकता नहीं है, ऊपरी-स्तरीय टीसीपी, यूडीपी प्रोटोकॉल के साथ निर्बाध संगतता, वॉयस, फ़ाइल और अन्य डेटा पारदर्शी इंटरैक्शन प्राप्त कर सकते हैं





 NBMesh नैरोबैंड मेश रेडियो विनिर्देश

एसडीआर प्लेटफॉर्म, वेवफॉर्म	9363+7Z020, मोबाइल नेटवर्क MANET
MIMO तकनीक	स्पेस-टाइम कोडिंग, रिसीव डायवर्सिटी, TX /RX बीमफॉर्मिंग
आवृत्ति (70M-6GHz अनुकूलन योग्य)	UHF(360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz)/ L बैंड(1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz)/ S बैंड(2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz)/ C बैंड(4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz)
चैनल बैंडविड्थ	250k/500k/1MHz(दोहरी एंटीना), 400kHz(सिंगल एंटीना)
संवेदनशीलता	-117dBm@250KHz
मॉड्यूलेशन मोड	BPSK/QPSK/16QAM (अनुकूली), OFDM(दोहरी एंटीना)/SCFDE(सिंगल एंटीना)
एयरबोर्न डेटा दर (सिंगल एंटीना/ दोहरी एंटीना)	50-250kbps@250kHz(दोहरी एंटीना) 125-500kbps@500kHz(दोहरी एंटीना) 250-1000kbps@1MHz(दोहरी एंटीना)
मल्टी-एक्सेस मोड	CSMA/TDMA
आरएफ चैनल	1Tx+1Rx/2Tx+2Rx, TDD/FDD
ट्रांसमिट पावर	0.25/0.5/1/2/4(5)/10/20/40(50)वाट(दोहरी एंटीना)
सिंगल हॉप संचार दूरी	30-100 किमी (LOS), 1-30 किमी (शहरी क्षेत्र)
कार्य मोड	पॉइंट-टू-पॉइंट/पॉइंट-टू-मल्टीपॉइंट/मल्टीपॉइंट-टू-मल्टीपॉइंट, डायनेमिक रूटिंग/मल्टी-हॉप रिले, स्टार/लाइन/नेटवर्क/हाइब्रिड
कनेक्टर	सीरियल पोर्ट (पॉइंट-टू-पॉइंट द्विदिश, पॉइंट-टू-मल्टीपल यूनिडायरेक्शनल)/ नेटवर्क पोर्ट (यूनिकास्ट, मल्टीकास्ट, ब्रॉडकास्ट)/वॉयस, लोकेशन (ब्रॉडकास्ट)
सिंगल हॉप डिले	औसत 7mS (1MHz BW)
एन्क्रिप्शन	DES, AES128/256, SNOW3G/ZUC वैकल्पिक, चिप/टीएफ कार्ड एन्क्रिप्शन अनुकूलित या बाहरी एन्क्रिप्शन मशीन
एंटी-जैमिंग मोड	मैनुअल स्पेक्ट्रम स्कैनिंग चैनल चयन, फुल बैंड एन्हांस्ड इंटेलिजेंट फ्रीक्वेंसी सिलेक्टिंग (स्पेक्ट्रम जागरूकता)/फुल बैंड एडैप्टिव फ्रीक्वेंसी हॉपिंग FHSS/रोमिंग मोड वैकल्पिक
स्थानीय/ रिमोट प्रबंधन	ऑपरेटिंग आवृत्ति, चैनल बैंडविड्थ, नेटवर्क आईडी, ट्रांसमिट पावर और अन्य पैरामीटर सेटिंग्स, स्पेक्ट्रम स्कैनिंग, नेटवर्क टोपोलॉजी, लिंक फील्ड स्ट्रेंथ सिग्नल-टू-शोर अनुपात, अपलोड और डाउनलोड ट्रैफ़िक, नोड दूरी, जीपीएस/बेइदौ इलेक्ट्रॉनिक मानचित्र, तापमान/वोल्टेज/जैमिंग की वास्तविक समय में प्रदर्शित और सांख्यिकीय रिकॉर्ड निगरानी, ​​सॉफ्टवेयर अपग्रेड। रिमोट साइलेंस और वेक-अप वैकल्पिक
अन्य	स्टार्टअप समय 28 सेकंड से कम है, और नेटवर्क एक्सेस/अपडेट/स्विचओवर समय 1 सेकंड से कम है। एकल सिस्टम (256 नोड्स या अधिक) और मेश नेटवर्क में हॉप्स की संख्या (डेटा 15+ हॉप्स, वॉयस 10+ हॉप्स, वीडियो 8+ हॉप्स) पर कोई सीमा नहीं है। तीन से अधिक हॉप्स के लिए कुल ट्रांसमिशन दर का नुकसान 70% से कम है। स्वचालित वाहक ट्रैकिंग, ±6kHz आवृत्ति ऑफसेट के डोप्लर आवृत्ति विचलन के लिए अनुकूलित, 7200 किलोमीटर प्रति घंटे (6 मैक, 2000 मीटर प्रति सेकंड) से ऊपर की गति से मोबाइल संचार का समर्थन करता है। नेटवर्क आकार/
मल्टी-हॉप क्षमता एकल नेटवर्क 256 से अधिक नोड्स/15 हॉप्स	ऑपरेशन तापमान
-40ºC ~+80ºC	सुरक्षा स्तर
IP66, IP67/IP68 अनुकूलित	वोल्टेज/पावर खपत
12-36VDC/ऑपरेशन 1-2A/स्टैंडबाय 0.5-0.7A@12V, 2/4(5)वाट x2	18-32VDC/ऑपरेशन 3-6A/स्टैंडबाय 0.7-0.9A@16.8V, 10वाट x2 18-32VDC/ऑपरेशन 6-7A/स्टैंडबाय 0.7-0.9A@20V, 20/40(50)वाट x2 पावर चयन
ट्विस्ट-लॉक बैटरी या मेन केबल द्वारा बिजली की आपूर्ति	आयाम/वजन
11.7x6.2x3.2cm/279g, 4(5)Wx2	19.1x18.6x6.3cm/2.16kg, 10/20Wx2 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 स्थापना/रंग
4 माउंटिंग होल/ब्लैक, आयरन ग्रे, आर्मी ग्रीन वैकल्पिक	बेसिक इंटरफ़ेस
2xTNC RF, 1-3xRJ45 ईथरनेट 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC इनपुट	पुश टू टॉक/
सहायक इंटरफ़ेस MIC, SP, PTT, GND, RS485/422, USB2.0 OTG	नेटवर्क एक्सटेंशन वैकल्पिक
सार्वजनिक नेटवर्क रूटिंग/4G LTE, WB-NB एकीकरण, फाइबर, सैटेलाइट	लिंक स्थिति संकेतक
स्थिर लाल - नेटवर्क कनेक्ट नहीं है	झिलमिलाता लाल - शुरू हो रहा है/नेटवर्क से कनेक्ट नहीं है स्थिर हरा - नेटवर्क कनेक्ट है झिलमिलाता हरा - वॉयस पीटीटी नीचे है आरएसएसआई लिंक संकेतक
स्थिर हरा - लिंक गुणवत्ता उत्कृष्ट है	स्थिर नीला - लिंक गुणवत्ता अच्छी है स्थिर पीला - लिंक गुणवत्ता मध्यम है स्थिर बैंगनी - लिंक गुणवत्ता थोड़ी खराब है स्थिर लाल - लिंक गुणवत्ता खराब है या लिंक डाउन है प्रबंधन इंटरफ़ेस/
नियंत्रण इंटरफ़ेस वेब-आधारित नेटवर्क प्रबंधन/जीयूआई, माध्यमिक विकास इंटरफ़ेस/एसएनएमपी के लिए एपीआई	स्टार नेटवर्क टोपोलॉजी I





स्टार नेटवर्क टोपोलॉजी II                        स्टार नेटवर्क टोपोलॉजी III
