उत्पाद विवरण:
|
| प्रकार: | मापांक | टैन्समिशन स्पीड: | 70 एमबीपीएस |
|---|---|---|---|
| चैनल बैंडविड्थ: | 20/40/80 मेगाहर्ट्ज | संचरण शक्ति: | 23 डीबीएम तक |
| प्रमुखता देना: | औद्योगिक स्टाम्प मॉड्यूल,जाल स्टैम्प मॉड्यूल,डाटा ट्रांसमिशन मेष मॉड्यूल |
||

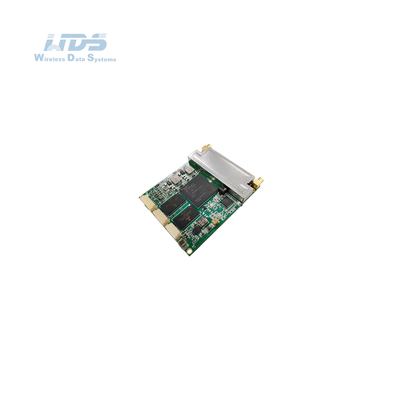

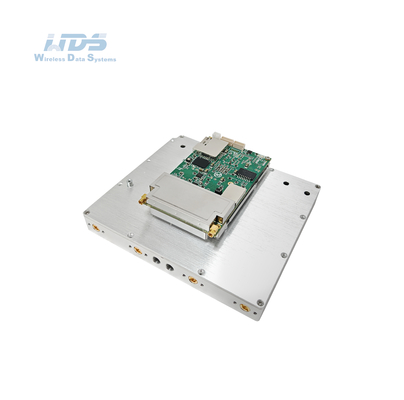

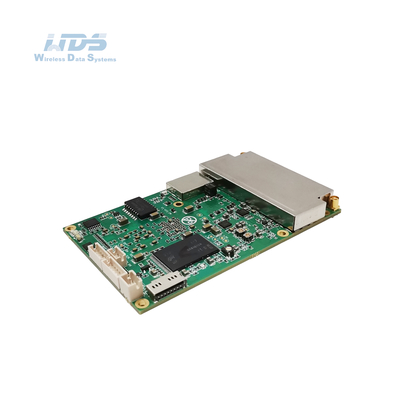

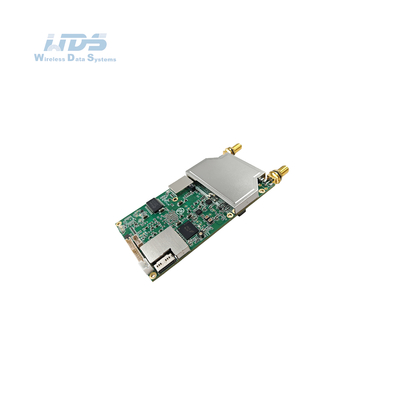

नई डीडीएल श्रृंखला वायरलेस डिजिटल डेटा लिंक एक कम लागत वाला लंबी दूरी का वीडियो और डेटा ट्रांसमिशन उत्पाद है जो छोटे आकार, हल्के वजन, 2X2 MIMO, पूर्ण कार्यों और समृद्ध आवृत्ति बैंड के साथ है। डीडीएल श्रृंखला SDR सॉफ़्टवेयर परिभाषित रेडियो प्लेटफ़ॉर्म पर आधारित है जिसमें 2X2 MIMO है, यह बीमफॉर्मिंग, मैक्सिमल रेशियो कंबाइनिंग (MRC), मैक्सिमल लाइक्लीहुड (ML) एल्गोरिदम, लो डेंसिटी पैरिटी चेक (LDPC) कोडिंग, इंटेलिजेंट फ़्रीक्वेंसी चयन और स्वायत्त फ़्रीक्वेंसी हॉपिंग तकनीक को अपनाता है ताकि मजबूत रेडियो फ़्रीक्वेंसी प्रदर्शन और मजबूत एंटी-जैमिंग प्राप्त किया जा सके।
डीडीएल श्रृंखला डेटा लिंक रेडियो अल्ट्रा-लंबी दूरी, कम विलंबता, द्विदिशीय बहु-चैनल नेटवर्क वीडियो और डेटा और वॉयस एकीकृत वायरलेस ट्रांसमिशन प्रदान करता है। मानव रहित क्षेत्र के लिए दुनिया की अग्रणी कोड-मॉड्यूलेटेड फिजिकल लेयर वेवफॉर्म तकनीक और लचीला एंटी-जैमिंग और सुरक्षित एन्क्रिप्शन डिज़ाइन का उपयोग यूएवी, हेलीकॉप्टर, रोबोट, मानव रहित जहाजों, मानव रहित वाहनों और विशेष वाहनों के लिए विश्वसनीय रिमोट डेटा लिंक के लिए किया जाता है।
एप्लिकेशन सिस्टम मुख्य रूप से एयरबोर्न कैमरा के साथ एयरबोर्न रेडियो, और ग्राउंड कंप्यूटर के साथ ग्राउंड रेडियो, साथ ही आवश्यक एक्सेसरीज़ (जिसमें बिजली की आपूर्ति, एंटीना फीड सिस्टम, कनेक्शन लाइनें और कनेक्टर आदि शामिल हैं) से बना है।
सिस्टम एक साथ तीन IP/HDMI/SDI/CVBS HD वीडियो और कई दो-तरफा पारदर्शी डेटा (जैसे फ्लाइट कंट्रोल/पॉड, बेइदौ/GPS, वॉयस, आदि) प्रसारित कर सकता है। AES एन्क्रिप्शन ट्रांसमिशन सुरक्षा सुनिश्चित करता है।
स्टेशन की रेडियो ट्रांसमिशन पावर 40W तक पहुँच सकती है, जो एक स्थिर और विश्वसनीय संचार लिंक प्रदान करती है।
विशेषताएँ:
1. 400M/600M/800M/900M/1.4G/2.3G/2.4G/5.8GHz, ट्रांसमिटिंग पावर को बदला जा सकता है, NLOS हाई स्पीड मोबाइल ट्रांसमिशन का समर्थन करता है, 50 किमी से अधिक की खुली ट्रांसमिशन दूरी।
2. 70Mbps डेटा स्ट्रीम, अनुकूली गतिशील बिट आवंटन तकनीक। एक तरफ़ा 4K, मल्टी वे 1080P या 720P HD वीडियो का समर्थन करें।
3. 3 सीरियल पोर्ट और 2 वीडियो इंटरफ़ेस एक ही समय में चल रहे हैं, फ्लाइट कंट्रोलर, वॉयस, GPS और अन्य डेटा वीडियो के साथ प्रसारित हो सकते हैं।
4. PtoP, PtoMP, MPtoMP तकनीक का समर्थन करें, केंद्र रहित या नो-मास्टर/स्लेव। VLAN का समर्थन करें।
5. स्थानीय डायग्नोस्टिक इंटरफ़ेस, टेलनेट, नेटवर्क प्रबंधन। FTP के माध्यम से स्थानीय और रिमोट वायरलेस फ़र्मवेयर अपडेट।
6. कम बिजली की खपत। छोटा आयतन, हल्का वजन वाला ढांचा, यूएवी के लिए बॉडी बिल्डिंग।
विशेष विवरण
| सामान्य | ||
| एसडीआर प्लेटफ़ॉर्म, वेवफॉर्म | 9363 या 9361+7Z020, मोबाइल नेटवर्क MANET | |
| MIMO तकनीक | स्पेस-टाइम कोडिंग, रिसीव डायवर्सिटी, TX /RX बीमफॉर्मिंग | |
| रिसीव संवेदनशीलता | -103dBm@5MHz BW | |
| चैनल बैंडविड्थ | 1.25/2.5/5/10/20MHz ब्रॉडबैंड, 250k/500k/1MHz नैरोबैंड सेटिंग | |
| डेटा दर | 1-70Mbps(20MHz BW) ब्रॉडबैंड, 50-1000kbp नैरोबैंड अनुकूली, QoS | |
| मॉड्यूलेशन मोड | TD-COFDM, BPSK/QPSK/16QAM/64QAM अनुकूली (निश्चित सेटिंग वैकल्पिक) | |
| आरएफ आउटपुट पावर (टीपीसी का समर्थन करें, ट्रांसमिशन पावर कंट्रोल) |
0.25Watts x2 2Watts x2 20Watts x2 |
|
| सिंगल हॉप संचार दूरी |
100-300 KM(LOS), 1-30 KM(शहरी क्षेत्र) | |
| संचार का तरीका | क्रॉस-कनेक्शन के साथ विकेंद्रीकृत पॉइंट-टू-पॉइंट, पॉइंट-टू-मेनी और मेनी-टू-मेनी संचार, गतिशील रूटिंग और मल्टी-हॉप रिले के साथ छोटे पैमाने (8 नोड्स के भीतर) MESH नेटवर्किंग का समर्थन करना | |
| सिंगल हॉप विलंब | औसत 10mS(20MHz BW) | |
| एन्क्रिप्शन | DES, AES128/256, SNOW3G/ZUC वैकल्पिक, चिप/TF कार्ड एन्क्रिप्शन अनुकूलित या बाहरी एन्क्रिप्शन मशीन | |
| एंटी-जैमिंग मोड | मैनुअल स्पेक्ट्रम स्कैनिंग चैनल चयन, फुल बैंड एन्हांस्ड इंटेलिजेंट फ़्रीक्वेंसी चयन (स्पेक्ट्रम जागरूकता)/फुल बैंड अनुकूली फ़्रीक्वेंसी हॉपिंग/रोमिंग मोड वैकल्पिक | |
|
स्थानीय/ रिमोट प्रबंधन |
ऑपरेटिंग फ़्रीक्वेंसी, चैनल बैंडविड्थ, नेटवर्क आईडी, ट्रांसमिट पावर और अन्य पैरामीटर सेटिंग्स, स्पेक्ट्रम स्कैनिंग, नेटवर्क टोपोलॉजी, लिंक फ़ील्ड स्ट्रेंथ सिग्नल-टू-शोर अनुपात, अपलोड और डाउनलोड ट्रैफ़िक, नोड दूरी, GPS/Beidou इलेक्ट्रॉनिक मानचित्र, तापमान/वोल्टेज/जैमिंग की वास्तविक समय में प्रदर्शन और सांख्यिकीय रिकॉर्ड। निगरानी, सॉफ्टवेयर अपग्रेड। रिमोट साइलेंस और वेक-अप वैकल्पिक | |
| अन्य | बूट समय 28 सेकंड से कम है, और नेटवर्क एक्सेस/अपडेट/स्विचिंग समय 1 सेकंड से कम है। नेटवर्क का आकार 8 नोड्स से कम है। स्वचालित वाहक ट्रैकिंग, ±6kHz फ़्रीक्वेंसी विचलन के डॉप्लर फ़्रीक्वेंसी शिफ्ट के अनुकूलन, 7200 किलोमीटर प्रति घंटे (मैक 6, 2000 मीटर प्रति सेकंड) से अधिक की गति से मोबाइल संचार का समर्थन करना। |
|
| बैंड(300M-6GHz अनुकूलन योग्य। सिंगल बैंड पर समान आवृत्ति या अलग आवृत्ति का 2T2R, या डुअल-बैंड पर 1T2R चयन योग्य/स्मार्ट परिवर्तन) | ||
| बैंड | फ़्रीक्वेंसी रेंज | |
| VHF/UHF | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz | |
| एल बैंड | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5*GHz | |
| एस बैंड | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz | |
| सी बैंड | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2*GHz | |
| (नोट: आरएफ पावर, आयाम, वजन अलग है) | ||
| एमआईआईटी | 336-344/512-592/566-626/606-678/1420-1520/1430-1444MHz | |
| पर्यावरण | ||
| ऑपरेशन तापमान | -40ºC ~+80ºC | |
| सुरक्षा स्तर | IP66, IP67/IP68 अनुकूलित | |
| यांत्रिक | ||
| आकार/वजन |

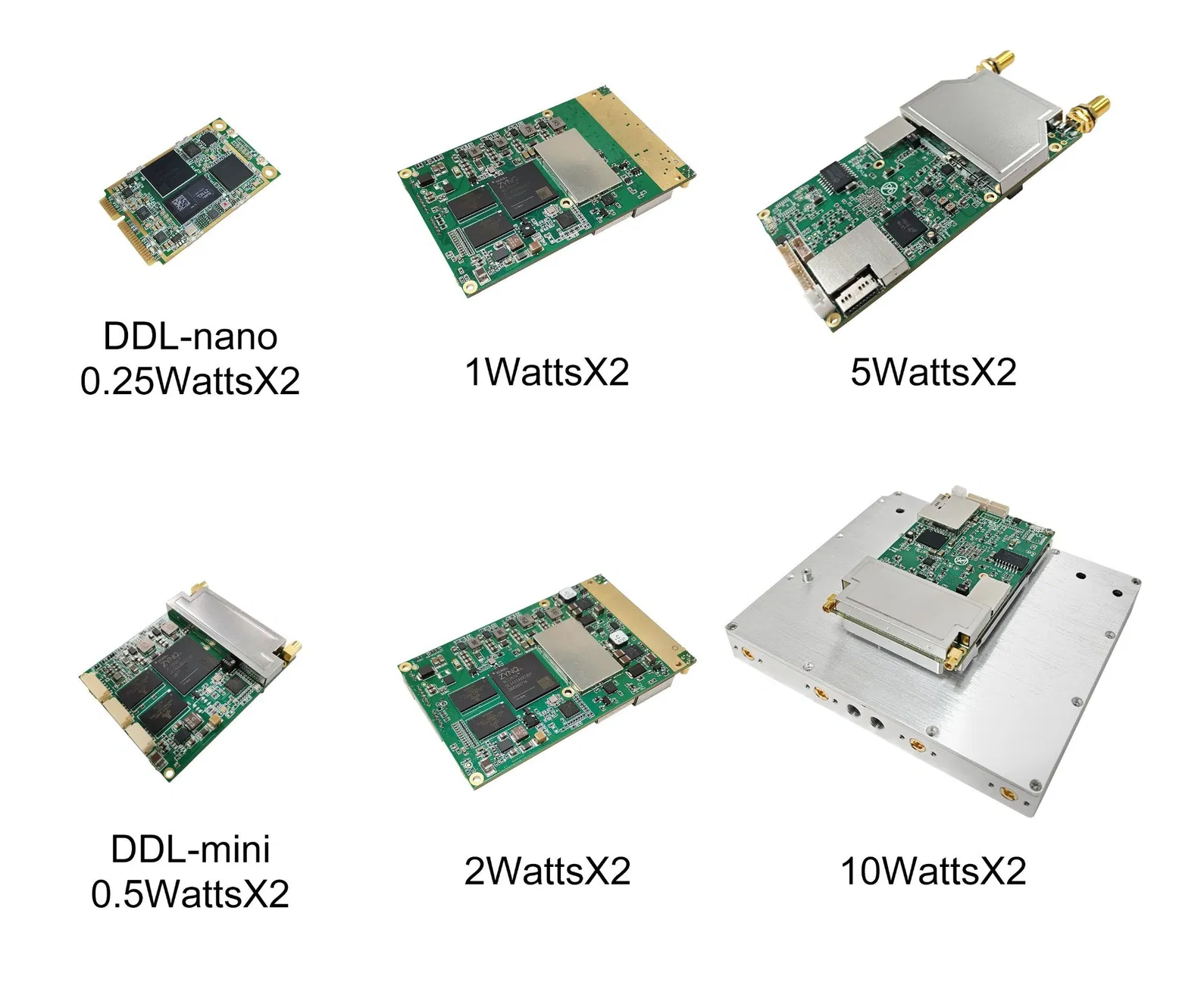

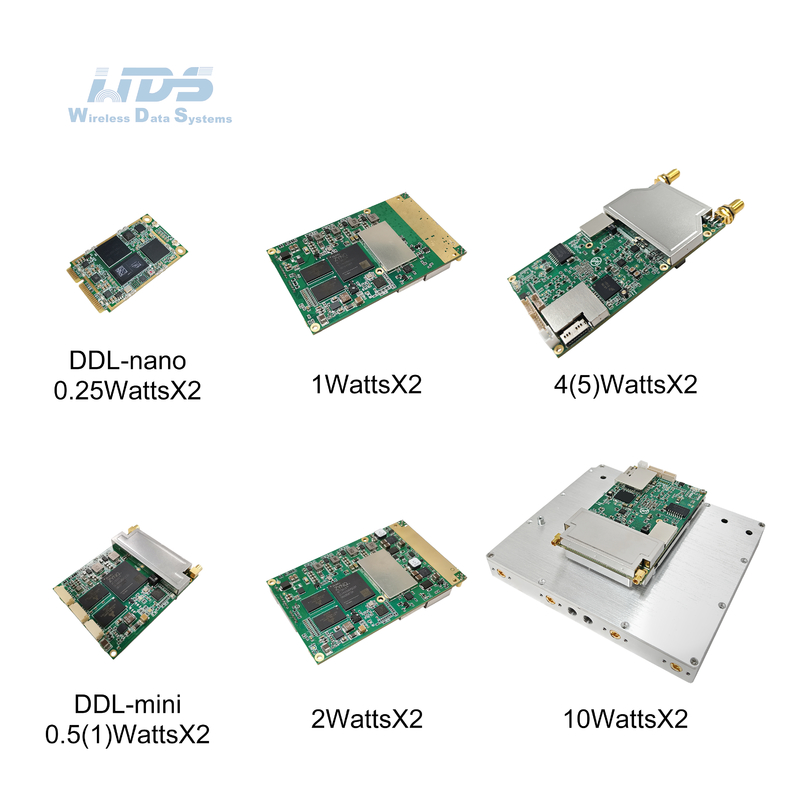

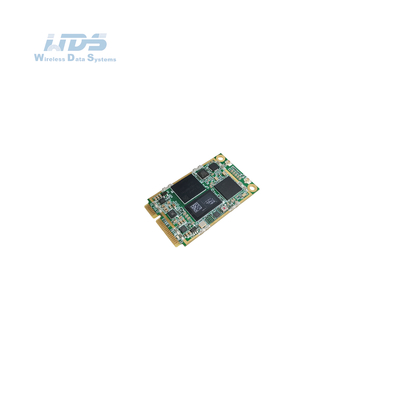

5.1x3.0x0.6cm/11g, 0.25Watts x2 मॉड्यूल, DDL-nano |
|
| स्थापना/रंग | 4 माउंटिंग होल/ब्लैक, आयरन ग्रे, आर्मी ग्रीन वैकल्पिक | |
| बिजली | ||
| आपूर्ति वोल्टेज |
3.5-5VDC, 0.25Watts x2, DDL-nano |
|
| बिजली की खपत |
ऑपरेशन 1-2A/स्टैंडबाय 0.5-1A@3.5-5V, 0.25Watts x2, DDL-nano |
|
| बिजली चयन | मुख्य केबल द्वारा बिजली की आपूर्ति | |
| इंटरफ़ेस | ||
| बुनियादी इंटरफ़ेस | 2xTNC RF, 1-3xRJ45 ईथरनेट 100/1000BaseT, WIFI AP,GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC इनपुट | |
| बात करने के लिए पुश/ सहायक इंटरफ़ेस |
MIC, SP, PTT, GND, RS485/422, USB2.0 OTG | |
| नेटवर्क एक्सटेंशन वैकल्पिक | सार्वजनिक नेटवर्क रूटिंग/4G LTE, WB-NB एकीकरण, फाइबर, सैटेलाइट | |
| वीडियो एक्सटेंशन वैकल्पिक | कम विलंब HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 | |
| लिंक स्थिति संकेतक | स्थिर लाल - नेटवर्क कनेक्ट नहीं है झपकता लाल - नेटवर्क शुरू हो रहा है/कनेक्ट नहीं है स्थिर हरा - नेटवर्क कनेक्ट है झपकता हरा - वॉयस पीटीटी नीचे है |
|
| आरएसएसआई लिंक संकेतक | स्थिर हरा - लिंक गुणवत्ता उत्कृष्ट है स्थिर नीला - लिंक गुणवत्ता अच्छी है स्थिर पीला - लिंक गुणवत्ता मध्यम है स्थिर बैंगनी - लिंक गुणवत्ता थोड़ी खराब है स्थिर लाल - लिंक गुणवत्ता खराब है या लिंक नीचे है |
|
| प्रबंधन इंटरफ़ेस/ नियंत्रण इंटरफ़ेस |
वेब-आधारित नेटवर्क प्रबंधन/जीयूआई, माध्यमिक विकास इंटरफ़ेस/एसएनएमपी के लिए एपीआई | |
स्टिक एंटीना, वाहन माउंटेड एंटीना, ऑल-राउंड हाई गेन एंटीना, दिशात्मक हाई गेन एंटीना, लंबी दूरी के संचार दिशात्मक एंटीना स्वचालित ट्रैकिंग प्लेटफ़ॉर्म
