उत्पाद विवरण:
|
| प्रकार: | आउटडोर | एकल हॉप विलंब: | औसत 6 एमएस (यूनिडायरेक्शनल, 20 मेगाहर्ट्ज बीडब्ल्यू) |
|---|---|---|---|
| चैनल बैंडविड्थ: | 1.25/2.5/5/10/20 मेगाहर्ट्ज, 40 मेगाहर्ट्ज, 80 मेगाहर्ट्ज | आधार - सामग्री दर: | 1-70एमबीपीएस/1-130एमबीपीएस/1-252एमबीपीएस/1-350एमबीपीएस |
| कूटलेखन: | DES, AES128/256 (SM4/SNOW3G/ZUC वैकल्पिक, चिप/TF कार्ड एन्क्रिप्शन अनुकूलित या बाहरी एन्क्रिप्शन मशी | ऑपरेशन तापमान: | -40ºC ~+80ºC |
| वीएचएफ/यूएचएफ (मेगाहर्ट्ज): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | एल बैंड (गीगाहर्ट्ज): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| एस बैंड (गीगाहर्ट्ज): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | सी बैंड (गीगाहर्ट्ज): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| प्रमुखता देना: | मिमोमेश रेडियो,वायरलेस मेष रेडियो,आउटडोर मिमोमेश रेडियो |
||
| सामान्य | |
| एसडीआर प्लेटफार्म, वेवफॉर्म | AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), मोबाइल नेटवर्क MANET+MIMO |
| एमआईएमओ प्रौद्योगिकी | अंतरिक्ष-समय कोडिंग, विविधता प्राप्त करना, TX/RX बीमफॉर्मिंग, स्थानिक मल्टीप्लेक्सिंग |
| संवेदनशील बनें | -103dBm@5MHz BW |
| चैनल बैंडविड्थ | 1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz) कैरियर एग्रीगेशन का डुअल एंटीना फ्रीक्वेंसी ट्रांससीवर, कॉन्फ़िगर करने योग्य |
| डेटा दर | 1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, 7Z030) द्वारा बीमफॉर्मिंग/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) अनुकूलन, QoS |
| मॉड्यूलेशन मोड | टीडी-सीओएफडीएम, बीपीएसके/क्यूपीएसके/16क्यूएएम/64क्यूएएम/256क्यूएएम/1024क्यूएएम अनुकूलन (स्थिर सेटिंग वैकल्पिक) |
| आरएफ आउटपुट पावर (टीपीसी समर्थन, ट्रांसमिशन शक्ति नियंत्रण, 1dBm समायोज्य) |
10 वाट × 2 20 वाट × 2 50 वाट × 2 |
| मोड | वितरित केंद्रहीन बिंदु-से-बिंदु/बिंदु-से-बहुबिंदु/बहुबिंदु-से-बहुबिंदु, गतिशील रूटिंग की परत 2 या 3, बहु-हॉप रिले, स्टार/लाइन/नेटवर्क/हाइब्रिड |
| सिंगल हॉप विलंब | औसत 6ms (एक दिशात्मक, 20MHz BW) |
| एन्क्रिप्शन | DES, AES128/256 (SM4/SNOW3G/ZUC वैकल्पिक, चिप/TF कार्ड एन्क्रिप्शन अनुकूलित या बाहरी एन्क्रिप्शन मशीन) |
| अवरोधन विरोधी मोड | मैनुअल स्पेक्ट्रम स्कैनिंग चैनल चयन/पूर्ण बैंड उन्नत बुद्धिमान आवृत्ति चयन ((स्पेक्ट्रम जागरूकता) / पूर्ण बैंड अनुकूली आवृत्ति हॉपिंग FHSS/रोमिंग मोड, बहु-स्तरीय विरोधी हस्तक्षेप |
|
स्थानीय/ दूरस्थ प्रबंधन |
ऑपरेटिंग फ्रीक्वेंसी, चैनल बैंडविड्थ, नेटवर्क आईडी, ट्रांसमिट पावर और अन्य पैरामीटर सेटिंग्स, स्पेक्ट्रम स्कैनिंग, वास्तविक समय प्रदर्शन और नेटवर्क टोपोलॉजी के सांख्यिकीय रिकॉर्ड,लिंक फ़ील्ड ताकत संकेत-शोर अनुपात, अपलोड और डाउनलोड यातायात, नोड दूरी, बीडी/जीपीएस (GNSS) पोजिशनिंग इलेक्ट्रॉनिक नक्शा, तापमान/वोल्टेज/जामिंग निगरानी, सॉफ्टवेयर अपग्रेड (रिमोट साइलेंस और वेक-अप वैकल्पिक) |
| अन्य | स्टार्टअप समय 28 सेकंड से कम है और नेटवर्क एक्सेस/अपडेट/स्विचओवर समय 1 सेकंड से कम है। एकल प्रणाली (256 नोड्स या अधिक) की उपयोगकर्ता क्षमता और मेष नेटवर्क में हॉप्स की संख्या पर कोई सीमा नहीं है (डेटा 15+ हॉप्स, वॉयस 10+ हॉप्स, वीडियो 8+ हॉप्स); तीन से अधिक हॉप्स के लिए कुल संचरण दर हानि 70% से कम है; ऑटोमैटिक कैरियर ट्रैकिंग, ±6kHz आवृत्ति ऑफसेट के डॉपलर आवृत्ति विचलन के लिए अनुकूलित, 7200 किलोमीटर प्रति घंटे (6 मैक, 2000 मीटर प्रति सेकंड) से अधिक गति पर मोबाइल संचार का समर्थन करता है |
| बैंड(70M-6GHz/उपर C-X-Ku अनुकूलन योग्य. TDD की समान आवृत्ति या अलग आवृत्ति, एकल बैंड पर 2T2R या दोहरे बैंड पर 1T2R) | |
| बैंड | आवृत्ति सीमा |
| वीएचएफ/यूएचएफ (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| एल बैंड (जीएचजेड) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| एस बैंड (जीएचजेड) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| सी बैंड (जीएचजेड) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| (नोटः आरएफ शक्ति, आयाम, वजन अलग है) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| पर्यावरण | |
| ऑपरेशन तापमान | -40°C ~+80°C |
| सुरक्षा स्तर | IP66 (IP67/IP68 अनुकूलित) |
| मैकेनिकल | |

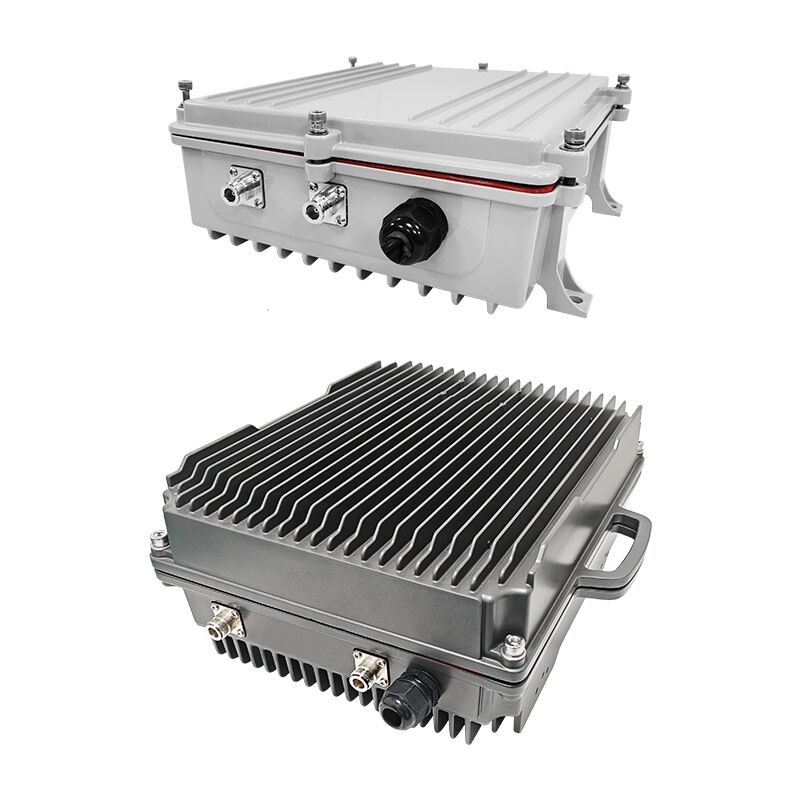

| आकार/वजन | 31.6x29.2x11.0cm/4.35kg (आयरन ग्रे) 38.5x28.5x17.9cm/11.7kg (गहरे ग्रे) |
| रंग | लोहे का ग्रे, गहरे ग्रे |
| स्थापना | 4 घुड़सवार छेद |
| शक्ति | |
| आपूर्ति वोल्टेज | 18-32 वी डीसी, 10 वाट × 2 / 20 वाट × 2 28-32 वी डीसी, 50 वाट × 2 |
| बिजली की खपत | ऑपरेशन 3-6A/स्टैंडबाय 0.7-0.9A@24V, 10 वाट×2 ऑपरेशन 6-7A/स्टैंडबाय 0.7-0.9A@24V, 20 वाट×2 ऑपरेशन 30A/स्टैंडबाय 0.5-1.7A@28-32V, 50 वाट × 2 |
| शक्ति चयन | मुख्य केबल द्वारा विद्युत आपूर्ति |
| इंटरफेस | |
| बुनियादी इंटरफ़ेस | 2xN आरएफ, 1-2xRJ45 ईथरनेट 100/1000BaseT, RS232, डीसी इनपुट। टीटीएल (यूएआरटी) / एसबीयूएस/ब्लूटूथ 1.2-230.4 केबीपीएस, वाईफाई एपी, बीडी/जीपीएस (जीएनएसएस) वैकल्पिक। ईथरनेट और सीरियल पोर्ट के माध्यम से पारदर्शी संचरण का समर्थन करता है,और सभी संचार प्रोटोकॉल का समर्थन करता हैसेवा प्राथमिकता का चयन किया जा सकता है |
| बोलने के लिए धक्का/ सहायक इंटरफेस |
MIC, SPK, PTT, GND/1xRS232, TTL, SBUS |
| नेटवर्क विस्तार वैकल्पिक | सार्वजनिक नेटवर्क रूटिंग/4G LTE, डब्ल्यूबी-एनबी एकीकरण, फाइबर, उपग्रह |
| वीडियो विस्तार वैकल्पिक | कम देरी HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| लिंक स्थिति सूचक | स्थिर लाल - नेटवर्क जुड़ा नहीं है लाल रंग में झिलमिलाहट - प्रारंभ/नेटवर्क से जुड़ा नहीं है स्थिर हरा - नेटवर्क जुड़ा हुआ है चमकती हुई हरी - पुश-टू-टॉक को पुश किया गया है |
| आरएसएसआई लिंक सूचक | स्थिर हरा - लिंक की गुणवत्ता उत्कृष्ट है स्थिर नीला - लिंक की गुणवत्ता अच्छी है स्थिर पीला - लिंक गुणवत्ता मध्यम है स्थिर बैंगनी - लिंक की गुणवत्ता थोड़ा खराब है स्थिर लाल - लिंक की गुणवत्ता खराब है बंद - लिंक बाधित है |
| प्रबंधन इंटरफ़ेस/ नियंत्रण इंटरफ़ेस |
वेब आधारित नेटवर्क प्रबंधन/जीयूआई, द्वितीयक विकास इंटरफ़ेस के लिए एपीआई/एसएनएमपी |
