उत्पाद विवरण:
|
| प्रकार: | वाहन | ||
|---|---|---|---|
| प्रमुखता देना: | एनबीएमईएसएच सीओएफडीएम वायरलेस वीडियो ट्रांसमीटर,20 वाट का सीएफडीएम वायरलेस वीडियो ट्रांसमीटर,ओईएम सीओएफडीएम वीडियो ट्रांसमीटर |
||

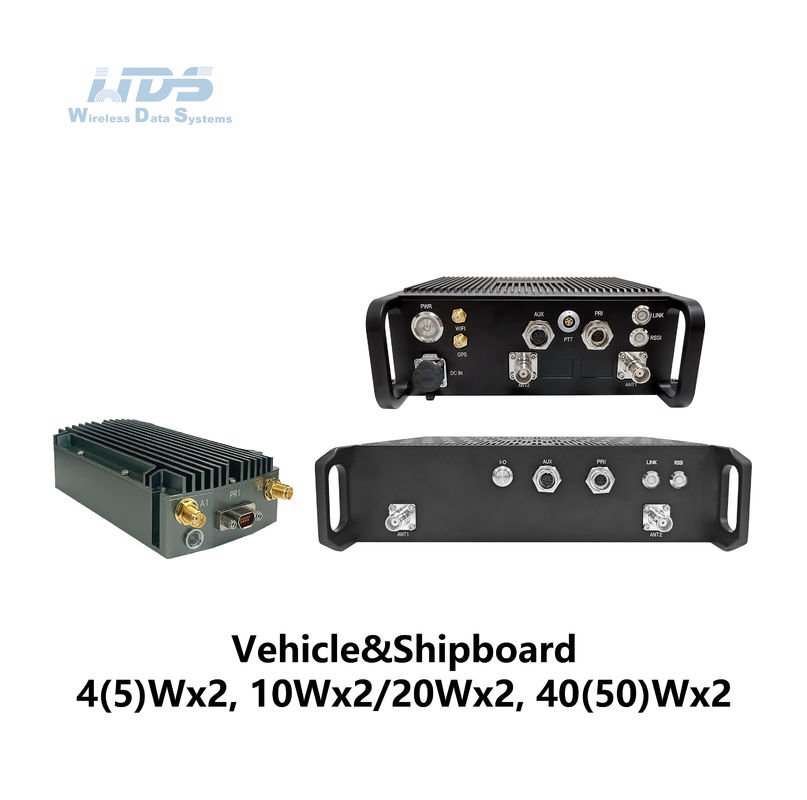

एनबीएमईएस वाहन&जहाज वाहन
एनबीएमईएसई श्रृंखला संकीर्ण बैंड जाल रेडियो/मॉड्यूल वितरित नेटवर्क परिदृश्यों के लिए उपयुक्त है जहां सेवा दर उच्च नहीं है, संचरण दूरी लंबी है,और ट्रांसमिशन रेंज मल्टी-हॉप रिले पर आधारित है.टोपोलॉजी एक मल्टी-हॉप नेटवर्क है, जो कई वितरण नोड्स से बना है। संरचना कॉम्पैक्ट, हल्के, एकल बोर्ड डिजाइन है,उपयोगकर्ताओं के लिए विभिन्न प्रकार के टर्मिनल उपकरण में एकीकृत करने के लिए सुविधाजनक, स्थिर और विश्वसनीय लंबी दूरी के नेटवर्क डेटा ट्रांसमिशन को प्राप्त करने के लिए।
वाहन और जहाज के रेडियो विनिर्देश
| एसडीआर प्लेटफार्म, वेवफॉर्म | 9363 या 9361+7Z020, मोबाइल नेटवर्क MANET |
| एमआईएमओ प्रौद्योगिकी | स्पेस-टाइम कोडिंग, रिसीव डाइवर्सिटी, टीएक्स/आरएक्स बीमफॉर्मिंग |
| आवृत्ति (70M-6GHz अनुकूलन योग्य) | यूएचएफ ((360-450/450-550/570-700/800-950, 225-400/225-678/320-470*MHz) / L बैंड ((1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.2*GHz) / एस बैंड (२.०२.२.२.२.४.२.२.४.२.३.५.२.५.२.५.२.७.२.७.२.२.९.३.२.३.४.३.४.३.६.३.६.६.३.३)8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6*GHz) / सी बैंड ((4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*GHz) |
| चैनल बैंडविड्थ | 250k/500k/1MHz ((दोहरे एंटीना) |
| संवेदनशीलता | -117dBm@250KHz |
| मॉड्यूलेशन मोड | बीपीएसके/क्यूपीएसके/16क्यूएएम (अनुकूली), ओएफडीएम ((दोहरी एंटीना) |
| हवा में संचालित डेटा दर | 50-250kbps@250kHz ((दोहरे एंटीना) 125-500kbps@500kHz ((दोहरी एंटीना) 250-1000kbps@1MHz ((दोहरे एंटीना) |
| मल्टी-एक्सेस मोड | सीएसएमए/टीडीएमए |
| आरएफ चैनल | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| प्रेषण शक्ति | 4 ((5)/10/20/40 ((50) वाट ((डबल एंटीना) |
| सिंगल हॉप संचार दूरी | 30-100 किमी (LOS), 1-30 किमी (शहरी क्षेत्र) |
| कार्य मोड | पॉइंट-टू-पॉइंट/पॉइंट-टू-मल्टीपॉइंट/मल्टीपॉइंट-टू-मल्टीपॉइंट, डायनामिक रूटिंग/मल्टी-हॉप रिले, स्टार/लाइन/नेटवर्क/हाइब्रिड |
| कनेक्टर | सीरियल पोर्ट (बिंदु से बिंदु द्विदिशात्मक, बिंदु से एकाधिक एकदिशात्मक) / नेटवर्क पोर्ट (एकल प्रसारण, बहुप्रसारण, प्रसारण) / आवाज, स्थान (प्रसारण) |
| सिंगल हॉप विलंब | औसत 7mS (1MHz BW) |
| एन्क्रिप्शन | DES, AES128/256, SNOW3G/ZUC वैकल्पिक, चिप/TF कार्ड एन्क्रिप्शन अनुकूलित या बाहरी एन्क्रिप्शन मशीन |
| अवरोधन विरोधी मोड | मैनुअल स्पेक्ट्रम स्कैनिंग चैनल चयन, फुल बैंड वर्धित बुद्धिमान आवृत्ति चयन ((स्पेक्ट्रम जागरूकता) / फुल बैंड अनुकूली आवृत्ति हॉपिंग FHSS/रोमिंग मोड वैकल्पिक |
| स्थानीय/दूरस्थ प्रबंधन | ऑपरेटिंग आवृत्ति, चैनल बैंडविड्थ, नेटवर्क आईडी, प्रसारण शक्ति और अन्य पैरामीटर सेटिंग्स, स्पेक्ट्रम स्कैनिंग, वास्तविक समय में प्रदर्शन और नेटवर्क टोपोलॉजी के सांख्यिकीय रिकॉर्ड,लिंक फ़ील्ड ताकत संकेत-शोर अनुपात, अपलोड और डाउनलोड यातायात, नोड दूरी, जीपीएस/बीडौ इलेक्ट्रॉनिक नक्शा, तापमान/वोल्टेज/जामिंग निगरानी, सॉफ्टवेयर उन्नयन. रिमोट साइलेंस और वेकअप वैकल्पिक |
| अन्य | स्टार्टअप समय 28 सेकंड से कम है, और नेटवर्क एक्सेस/अपडेट/स्विचओवर समय 1 सेकंड से कम है। एकल प्रणाली की उपयोगकर्ता क्षमता (256 नोड्स या अधिक) और मेष नेटवर्क में हॉप्स की संख्या (डेटा 15+ हॉप्स, वॉयस 10+ हॉप्स, वीडियो 8+ हॉप्स) की कोई सीमा नहीं है।तीन से अधिक हप के लिए कुल संचरण दर का नुकसान 70% से कम है. ऑटोमैटिक कैरियर ट्रैकिंग, ±6kHz आवृत्ति ऑफसेट के डॉपलर आवृत्ति विचलन के अनुकूल, 7200 किलोमीटर प्रति घंटे (6Mach, 2000 मीटर प्रति सेकंड) से अधिक गति पर मोबाइल संचार का समर्थन करता है। |
| नेटवर्क का आकार/ मल्टी-हॉप क्षमता | एकल नेटवर्क 256 नोड्स/15 हॉप्स से अधिक |
| ऑपरेशन तापमान | -40°C ~ +80°C |
| सुरक्षा स्तर | IP66, IP67/IP68 अनुकूलित |
| वोल्टेज बिजली की खपत | 12-36 वीडीसी/ऑपरेशन 1-2 ए/स्टैंडबाय 0.5-0.7 ए@12 वी, 2/4 ((5) वाट x2 18-32 वीडीसी/ऑपरेशन 3-6 ए/स्टैंडबाय 0.7-0.9 ए@16.8 वी, 10 वाट x2 18-32 वीडीसी/ऑपरेशन 6-7 ए/स्टैंडबाय 0.7-0.9 ए@20 वी, 20/40 ((50) वाट x2 |
| शक्ति चयन | घुमावदार लॉक बैटरी या मुख्य केबल द्वारा बिजली की आपूर्ति |

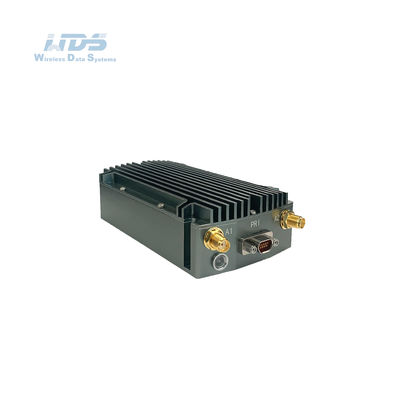

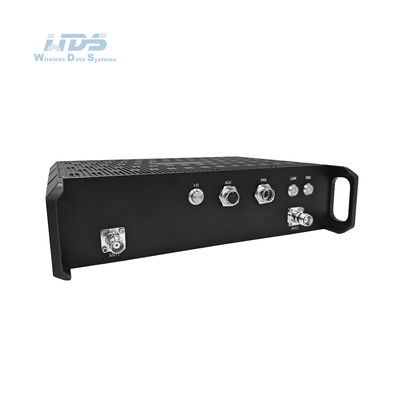

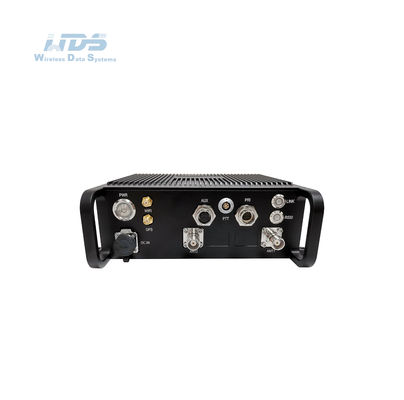

| आयाम/वजन | 11.7x6.2x3.2cm/279g, 4(5)Wx2 डुअल एंटीना वाहन और जहाज 19.1x18.6x6.3cm/2.16kg, 10/20Wx2 डुअल एंटीना वाहन और जहाज 25.8x21.3x6.5cm/3.95kg, 40(50)Wx2 डुअल एंटेना वाहन और जहाज |
| स्थापना/रंग | 4 माउंटिंग छेद/काला, लौह ग्रे, सेना हरा वैकल्पिक |
| बुनियादी इंटरफ़ेस | 2xTNC आरएफ, 1-3xRJ45 ईथरनेट 100/1000BaseT, वाईफ़ाई एपी,जीपीएस/बीडी,आरएस232/टीटीएल ((यूएआरटी), एसबीएस/ब्लूटूथ, 1.2-230.4 केबीपीएस, डीसी इनपुट |
| बोलने के लिए धक्का/ सहायक इंटरफेस | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| नेटवर्क विस्तार वैकल्पिक | सार्वजनिक नेटवर्क रूटिंग/4G LTE, डब्ल्यूबी-एनबी एकीकरण, फाइबर, उपग्रह |
| वीडियो विस्तार वैकल्पिक | कम देरी HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| लिंक स्थिति सूचक | स्थिर लाल - नेटवर्क जुड़ा नहीं है लाल रंग में झिलमिलाहट - प्रारंभ/नेटवर्क से जुड़ा नहीं है स्थिर हरा - नेटवर्क जुड़ा हुआ है |
| आरएसएसआई लिंक सूचक | स्थिर हरा - लिंक की गुणवत्ता उत्कृष्ट है स्थिर नीला - लिंक की गुणवत्ता अच्छी है स्थिर पीला - लिंक गुणवत्ता मध्यम है स्थिर बैंगनी - लिंक की गुणवत्ता थोड़ा खराब है स्थिर लाल - लिंक की गुणवत्ता खराब है या लिंक डाउन है |
प्रबंधन इंटरफ़ेस/ नियंत्रण इंटरफ़ेस | वेब आधारित नेटवर्क प्रबंधन/जीयूआई, द्वितीयक विकास इंटरफ़ेस के लिए एपीआई/एसएनएमपी |
स्टार नेटवर्क टोपोलॉजी I स्टार नेटवर्क टोपोलॉजी II स्टार नेटवर्क टोपोलॉजी III
