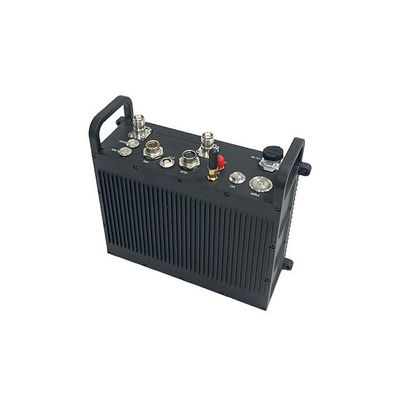

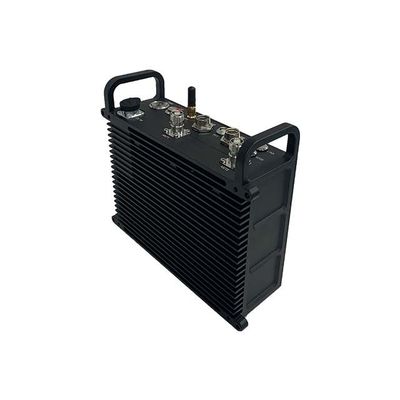

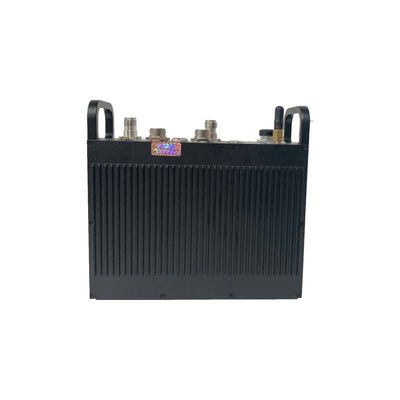

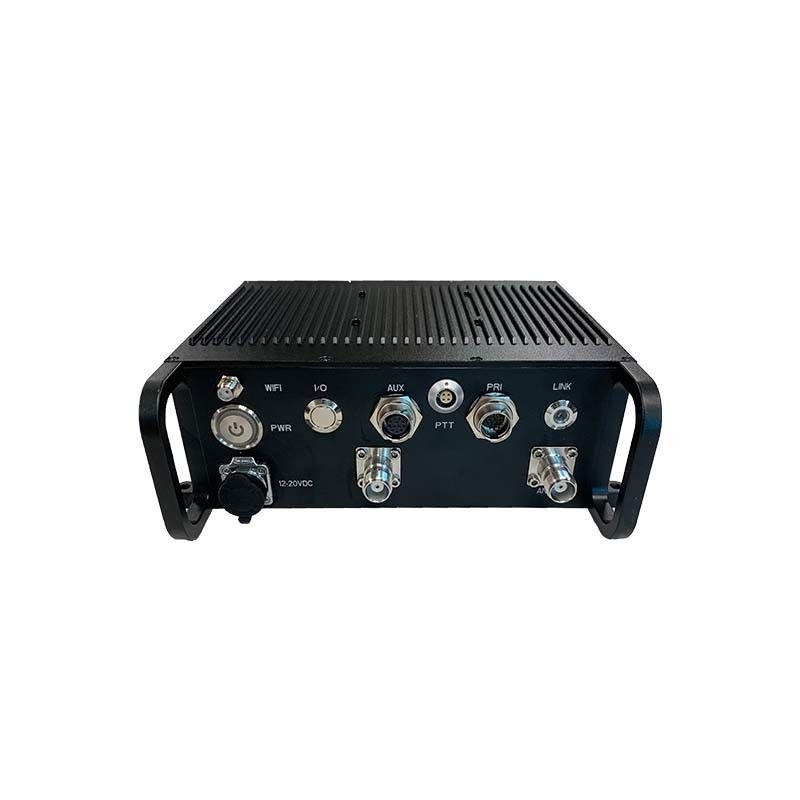

वाहन संचार के लिए सीमलेस मेष मिमो रेडियो वाहन Cofdm ट्रांसमीटर

तरंगरूप

मोबाइल नेटवर्क एमआईएमओ (एमएन-एमआईएमओ)

एमआईएमओ प्रौद्योगिकी

अंतरिक्ष-समय कोडिंग, अंतरिक्ष विविधता, TX/RX बीमफॉर्मिंग, स्पेसियल मल्टीप्लेक्सिंग

संवेदनशील बनें

-103dBm@5MHz BW

चैनल बैंडविड्थ

2.5/5/10/20MHz,40MHz वैकल्पिक; दो आवृत्ति ट्रांससीवर ((कैरियर एग्रीगेशन) के साथ दो-एंटेना द्वारा FDD वैकल्पिक

डेटा दर

1-100Mbps ((20MHz BW)/180Mbps ((40MHz BW) अनुकूलन,QoS

मॉड्यूलेशन मोड

टीडी-सीओएफडीएम,बीपीएसके/क्यूपीएसके/16क्यूएएम/64क्यूएएम/256क्यूएएम/1024क्यूएएम अनुकूलन ((स्थिर सेटिंग वैकल्पिक)

आरएफ आउटपुट पावर

10 वाट × 2 / 20 वाट × 2

सिंगल हॉप संचार दूरी

100-300 KM (दृश्यमान), 1-30 KM (शहरी क्षेत्र)

मोड

केंद्र के बिना वितरित बिंदु-से-बिंदु/बिंदु-से-मल्टीपॉइंट/मल्टीपॉइंट-से-मल्टीपॉइंट,दो या तीन मंजिलें गतिशील रूटिंग,मल्टी-हॉप रिले, स्टार/लाइन/नेटवर्क/हाइब्रिड

सिंगल हॉप विलंब

औसत 7mS ((20MHz BW)

एन्क्रिप्शन

DES, AES128/256,SNOW3G/ZUC वैकल्पिक, चिप/TF कार्ड एन्क्रिप्शन अनुकूलित

अवरोधन-विरोधी मोड

मैनुअल स्पेक्ट्रम स्कैनिंग चैनल चयन, पूर्ण बैंड बुद्धिमान आवृत्ति चैनल चयन ((स्पेक्ट्रम जागरूकता) / पूर्ण बैंड)
स्वायत्त आवृत्ति हॉपिंग/रोमिंग मोड वैकल्पिक है

स्थानीय/दूरस्थ प्रबंधन

ऑपरेटिंग फ्रीक्वेंसी, चैनल बैंडविड्थ, नेटवर्क आईडी, ट्रांसमिट पावर और अन्य पैरामीटर सेटिंग्स, स्पेक्ट्रम स्कैनिंग, वास्तविक समय प्रदर्शन और नेटवर्क टोपोलॉजी के सांख्यिकीय रिकॉर्ड,लिंक फ़ील्ड ताकत संकेत-शोर अनुपात, ट्रैफ़िक अपलोड और डाउनलोड करें,नोड दूरी,जीपीएस/बीडू इलेक्ट्रॉनिक मानचित्र,तापमान/वोल्टेज/जामिंग मॉनिटरिंग, सॉफ्टवेयर अपग्रेड.रिमोट साइलेंस और जागने के विकल्प

अन्य

स्टार्टअप समय 28 सेकंड से कम है, और नेटवर्क एक्सेस/अपडेट/स्विचओवर समय 1 सेकंड से कम है।
एकल प्रणाली की उपयोगकर्ता क्षमता ((256 नोड्स या अधिक) और मेष नेटवर्क में हॉप्स की संख्या ((डेटा 15+ हॉप्स, वॉयस 10+ हॉप्स,
वीडियो 8+ हॉप्स) कई हॉप्स का कुल बैंडविड्थ नुकसान 70% से कम है।स्वचालित वाहक ट्रैकिंग, 1000 किमी/घंटे से अधिक का समर्थन
मोबाइल संचार

यूएचएफ

350-450/450-550/570-700/800-950

एल बैंड

1000-1200/1300-1550

MIIT

336-344/512-582/566-626/ 606-678/1420-1520/1430-1444

एस बैंड

1.6-1.8/1.8-2.0/2.0-2.2/2.2-25

सी बैंड

4.4-5.0/5.0-6.0

ऑपरेशन तापमान

-40°C ~ +80°C

सुरक्षा स्तर

IP66,IP67/IP68 अनुकूलित

आकार/वजन

22.9x18.9x6.2cm/3.86kg ((22.2V/9.6AH बैटरी के साथ बैकपैक रेडियो) 31.4x18.9x6.2cm/4.95kg ((14.8/28.8AH बैटरी के साथ बैकपैक रेडियो)

स्थापना/रंग

4 माउंटिंग छेद/काला, लॉन ग्रे, आर्मी ग्रीन वैकल्पिक

आपूर्ति वोल्टेज

14.8-36 वीडीसी ((10 वाट × 2 बैकपैक रेडियो)

बिजली की खपत

ऑपरेशन 3-6A/स्टैंडबाय 0.7-0.9A@16.8V ((10 वाट×2 एयरबोर्न रेडियो)

शक्ति चयन

घुमावदार लॉक बैटरी या मुख्य केबल द्वारा बिजली की आपूर्ति

28.8/9.6AH पॉलीमर लिथियम बैटरी के लिए 10-12/6-8 घंटे

बुनियादी इंटरफ़ेस

2xTNC आरएफ, 1-3xRJ45 ईथरनेट 100/1000BaseT, वाईफाई एपी,जीपीएस/बीडी,आरएस232/टीटीएल ((यूएआरटी), एसबीएस/ब्लूटूथ, 1.2-230.4 केबीपीएस, डीसी इनपुट

बात करने के लिए दबाएँ/सहायक इंटरफ़ेस

MIC,SP,PTT,GND,RS485/422,USB2.0OTG

नेटवर्क विस्तार वैकल्पिक

सार्वजनिक नेटवर्क रूटिंग/4G LTE, डब्ल्यूबी-एनबी एकीकरण, फाइबर, उपग्रह

वीडियो विस्तार वैकल्पिक

कम देरी HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1

लिंक स्थिति सूचक

स्थिर लाल - नेटवर्क जुड़ा नहीं है चमकती लाल - प्रारंभ/नेटवर्क से जुड़ा नहीं है स्थिर हरा - नेटवर्क जुड़ा हुआ है
कनेक्टेड चमकती हरी - आवाज पीटीटी नीचे है

आरएसएसआई लिंक सूचक

स्थिर हरा - लिंक गुणवत्ता उत्कृष्ट है नीला स्थिर - लिंक गुणवत्ता अच्छी है स्थिर पीला - लिंक गुणवत्ता मध्यम है
स्थिर बैंगनी - लिंक की गुणवत्ता थोड़ा खराब है स्थिर लाल - लिंक की गुणवत्ता खराब है या लिंक नीचे है

प्रबंधन इंटरफ़ेस/नियंत्रण इंटरफ़ेस

वेब आधारित नेटवर्क प्रबंधन/जीयूआई, द्वितीयक विकास इंटरफ़ेस के लिए एपीआई/एसएनएमपी

आकार/वजन

10.1x5.4x1.9cm/123.5g

आरएफ

एसएमपी
