उत्पाद विवरण:
|
| प्रकार: | हवा में | एकल हॉप विलंब: | औसत 6 एमएस (यूनिडायरेक्शनल, 20 मेगाहर्ट्ज बीडब्ल्यू) |
|---|---|---|---|
| चैनल बैंडविड्थ: | 1.25/2.5/5/10/20 मेगाहर्ट्ज, 40 मेगाहर्ट्ज, 80 मेगाहर्ट्ज | आधार - सामग्री दर: | 1-70एमबीपीएस/1-130एमबीपीएस/1-252एमबीपीएस/1-350एमबीपीएस |
| कूटलेखन: | DES, AES128/256 (SM4/SNOW3G/ZUC वैकल्पिक, चिप/TF कार्ड एन्क्रिप्शन अनुकूलित या बाहरी एन्क्रिप्शन मशी | ऑपरेशन तापमान: | -40ºC ~+80ºC |
| वीएचएफ/यूएचएफ (मेगाहर्ट्ज): | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* | एल बैंड (गीगाहर्ट्ज): | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| एस बैंड (गीगाहर्ट्ज): | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* | सी बैंड (गीगाहर्ट्ज): | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| प्रमुखता देना: | मिमोमेश एयरबोर्न रेडियो नेटवर्क,मिमोमेश एयरबोर्न रेडियो संचार नेटवर्क,मिमोमेश एयरबोर्न रेडियो |
||
| सामान्य | |
| एसडीआर प्लेटफार्म, वेवफॉर्म | AD936X+FPGA (7Z020,7Z030,7Z035,7Z100), मोबाइल नेटवर्क MANET+MIMO |
| एमआईएमओ प्रौद्योगिकी | अंतरिक्ष-समय कोडिंग, विविधता प्राप्त करना, TX/RX बीमफॉर्मिंग, स्थानिक मल्टीप्लेक्सिंग |
| संवेदनशील बनें | -103dBm@5MHz BW |
| चैनल बैंडविड्थ | 1.25/2.5/5/10/20MHz (7Z020, 7Z030)/40MHz (7Z035)/80MHz (7Z100, 40MHz+40MHz) कैरियर एग्रीगेशन का डुअल एंटीना फ्रीक्वेंसी ट्रांससीवर, कॉन्फ़िगर करने योग्य |
| डेटा दर | 1-70Mbps (20MHz BW, 7Z020)/1-130Mbps (20MHz BW, 7Z030) द्वारा बीमफॉर्मिंग/1-252Mbps (40MHz BW)/1-350Mbps (80MHz BW) अनुकूलन, QoS |
| मॉड्यूलेशन मोड | टीडी-सीओएफडीएम, बीपीएसके/क्यूपीएसके/16क्यूएएम/64क्यूएएम/256क्यूएएम/1024क्यूएएम अनुकूलन (स्थिर सेटिंग वैकल्पिक) |
| आरएफ आउटपुट पावर (टीपीसी समर्थन, ट्रांसमिशन शक्ति नियंत्रण, 1dBm समायोज्य) |
0.25 वाट×2; 0.5 वाट×2; 1 वाट×2; 2 वाट×2; 4 वाट×2; 5 वाट×2; 10 वाट×2; 20 वाट×2; 40 वाट×2 |
| मोड | वितरित केंद्रहीन बिंदु-से-बिंदु/बिंदु-से-बहुबिंदु/बहुबिंदु-से-बहुबिंदु, गतिशील रूटिंग की परत 2 या 3, बहु-हॉप रिले, स्टार/लाइन/नेटवर्क/हाइब्रिड |
| सिंगल हॉप विलंब | औसत 6ms (एक दिशात्मक, 20MHz BW) |
| एन्क्रिप्शन | DES, AES128/256 (SM4/SNOW3G/ZUC वैकल्पिक, चिप/TF कार्ड एन्क्रिप्शन अनुकूलित या बाहरी एन्क्रिप्शन मशीन) |
| अवरोधन विरोधी मोड | मैनुअल स्पेक्ट्रम स्कैनिंग चैनल चयन/पूर्ण बैंड उन्नत बुद्धिमान आवृत्ति चयन ((स्पेक्ट्रम जागरूकता) / पूर्ण बैंड अनुकूली आवृत्ति हॉपिंग FHSS/रोमिंग मोड, बहु-स्तरीय विरोधी हस्तक्षेप |
|
स्थानीय/ दूरस्थ प्रबंधन |
ऑपरेटिंग फ्रीक्वेंसी, चैनल बैंडविड्थ, नेटवर्क आईडी, ट्रांसमिट पावर और अन्य पैरामीटर सेटिंग्स, स्पेक्ट्रम स्कैनिंग, वास्तविक समय प्रदर्शन और नेटवर्क टोपोलॉजी के सांख्यिकीय रिकॉर्ड,लिंक फ़ील्ड ताकत संकेत-शोर अनुपात, अपलोड और डाउनलोड यातायात, नोड दूरी, बीडी/जीपीएस (GNSS) पोजिशनिंग इलेक्ट्रॉनिक नक्शा, तापमान/वोल्टेज/जामिंग निगरानी, सॉफ्टवेयर अपग्रेड (रिमोट साइलेंस और वेक-अप वैकल्पिक) |
| अन्य | स्टार्टअप समय 28 सेकंड से कम है और नेटवर्क एक्सेस/अपडेट/स्विचओवर समय 1 सेकंड से कम है। एकल प्रणाली (256 नोड्स या अधिक) की उपयोगकर्ता क्षमता और मेष नेटवर्क में हॉप्स की संख्या पर कोई सीमा नहीं है (डेटा 15+ हॉप्स, वॉयस 10+ हॉप्स, वीडियो 8+ हॉप्स); तीन से अधिक हॉप्स के लिए कुल संचरण दर हानि 70% से कम है; ऑटोमैटिक कैरियर ट्रैकिंग, ±6kHz आवृत्ति ऑफसेट के डॉपलर आवृत्ति विचलन के लिए अनुकूलित, 7200 किलोमीटर प्रति घंटे (6 मैक, 2000 मीटर प्रति सेकंड) से अधिक गति पर मोबाइल संचार का समर्थन करता है |
| बैंड(70M-6GHz/उपर C-X-Ku अनुकूलन योग्य. TDD की समान आवृत्ति या अलग आवृत्ति, एकल बैंड पर 2T2R या दोहरे बैंड पर 1T2R) | |
| बैंड | आवृत्ति सीमा |
| वीएचएफ/यूएचएफ (MHz) | 360-450/450-550/570-700/800-950, 225-400/225-678/320-470* |
| एल बैंड (जीएचजेड) | 1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.0-1.5/1.1-1.6/1.2-1.7/1.3-1.8/1.6-2.3/1.7-2.4/1.8-2.5* |
| एस बैंड (जीएचजेड) | 2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.2-3.4/3.4-3.6/3.6-3.8, 1.9-2.7/2.0-2.7/2.1-2.7/2.7-3.6* |
| सी बैंड (जीएचजेड) | 4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0/6.4-7.2* |
| (नोटः आरएफ शक्ति, आयाम, वजन अलग है) | |
| MIIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| पर्यावरण | |
| ऑपरेशन तापमान | -40°C ~+80°C |
| सुरक्षा स्तर | IP66 (IP67/IP68 अनुकूलित) |
| मैकेनिकल | |

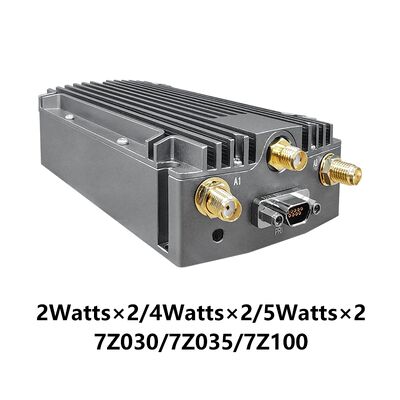

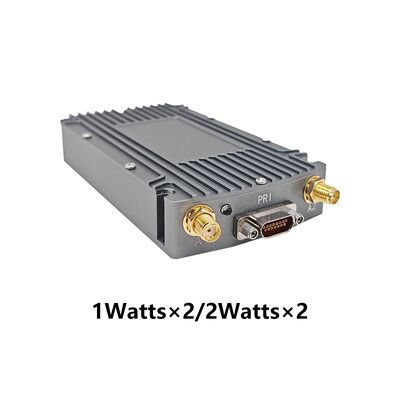

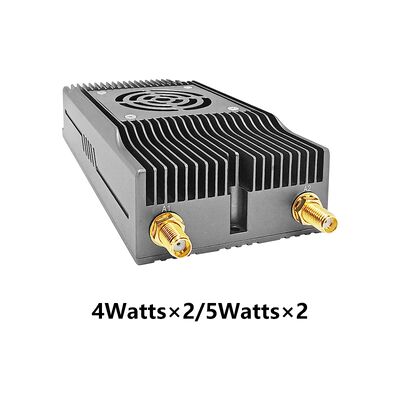

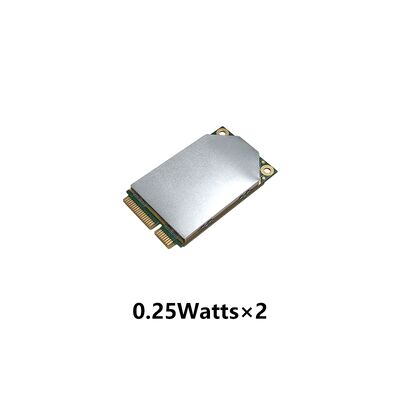

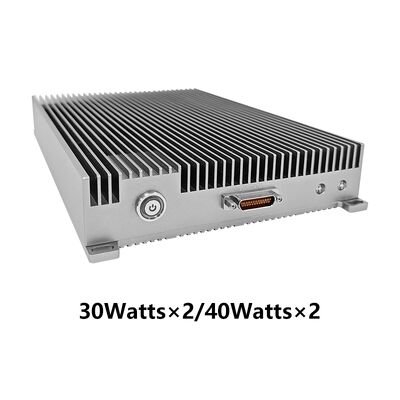

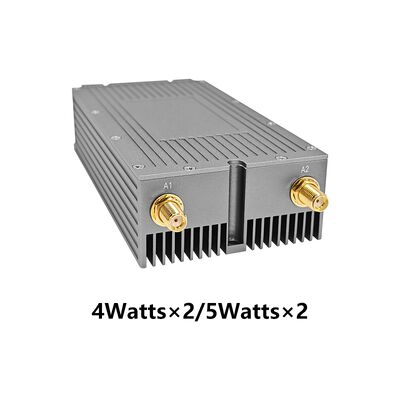

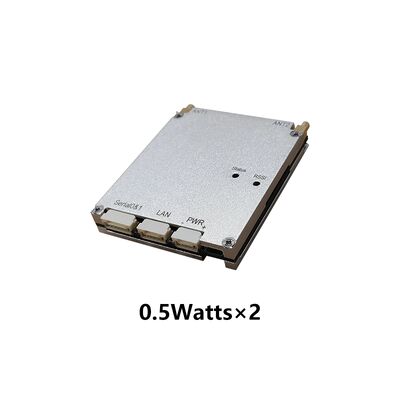

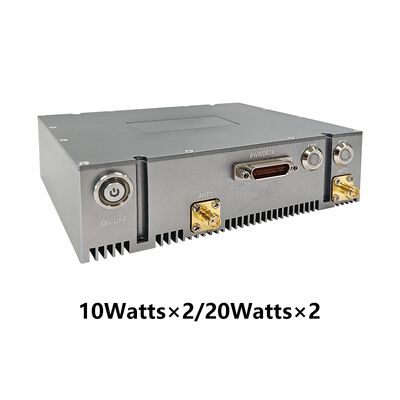

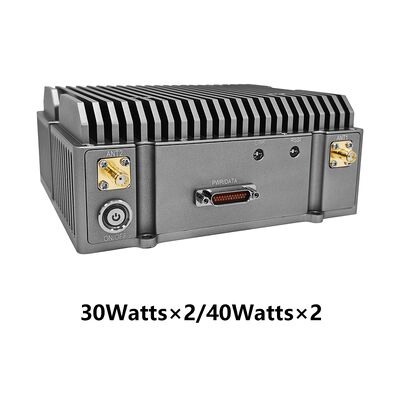

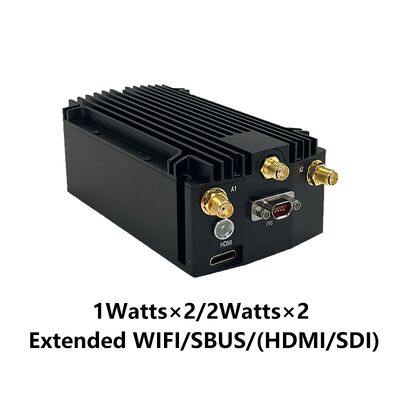

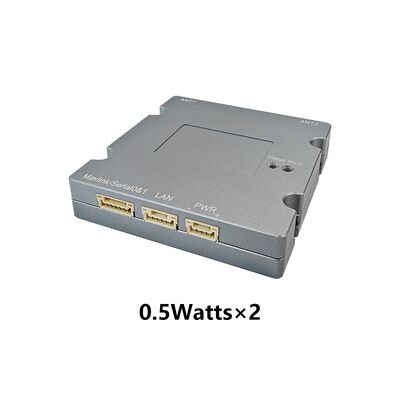

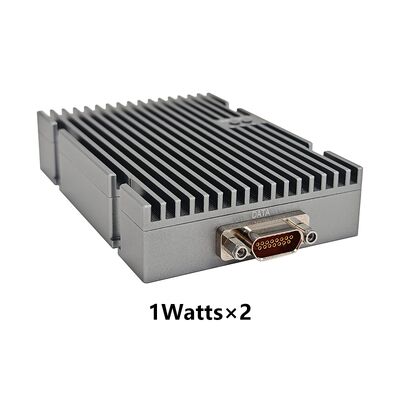

| आकार/वजन | 5.1x3.0x0.7cm/14g, 0.25Watt×2-आयरन ग्रे 6.0x4.8x1.1cm/46g, 0.5Watt×2-आयरन ग्रे 6.0x5.8x1.3cm/60g, 0.5Watt×2-आयरन ग्रे 9.6x5.8x1.9 सेमी/120 ग्राम, 1 वाट × 2-आयरन ग्रे 11.7x6.2x2.0 सेमी/160 ग्राम, 1 वाट × 2 / 2 वाट × 2-आयरन ग्रे 11.7x6.2x3.8cm/349g, 1 वाट × 2 / 2 वाट × 2-काला 11.7x6.2x4.2cm/364g, 1 वाट × 2 / 2 वाट × 2-मल्टी-इंटरफेस काला 11.7x6.2x3.8cm/380g, 2 वाट × 2/4 वाट × 2-फैन ब्लैक 11.7x6.2x3.2cm/287g, 2 वाट ×2/4 वाट ×2/5 वाट ×2-आयरन ग्रे 13.8x6.2x2.7 सेमी/225 ग्राम, 4 वाट × 2-आयरन ग्रे 13.8x6.2x3.1cm/271g, 5 वाट × 2-फैन लोहे ग्रे 12.8x13.4x3.8 सेमी/598 ग्राम, 10 वाट × 2 / 20 वाट × 2-आयरन ग्रे 14.2x13.7x5.7cm/1.08kg, 10 वाट ×2/20 वाट ×2-काला 14.2x13.7x6.0cm/1.11kg, 30 वाट ×2/40 वाट ×2-गहरे ग्रे 23.0x14.8x3.5cm/1.25kg, 30 वाट ×2/40 वाट ×2-पतला लोहा ग्रे |
| रंग | काला, लोहे का ग्रे (सेना हरा वैकल्पिक) |
| स्थापना | 4 घुड़सवार छेद |
| शक्ति | |
| आपूर्ति वोल्टेज | 3.5-5V सीसी, 0.25 वाट × 2 9-39V DC, 0.5 वाट × 2/1 वाट × 2 12-36 वी डीसी, 2 वाट × 2/4 वाट × 2/5 वाट × 2 18-32 वी डीसी, 10 वाट × 2 / 20 वाट × 2 28-32 वी डीसी, 30 वाट × 2 / 40 वाट × 2 |
| बिजली की खपत | ऑपरेशन 1-2A/स्टैंडबाय 0.5-1A@3.5-5V, 0.25 वाट×2 ऑपरेशन 0.3-0.5A/स्टैंडबाय 0.2-0.3A@12V, 0.5Watt×2 ऑपरेशन 1-2A/स्टैंडबाय 0.5-0.7A@12V, 1 वाट ×2/2 वाट ×2 ऑपरेशन 2-4A/स्टैंडबाय 0.5-0.7A@12V, 4 वाट × 2/5 वाट × 2 ऑपरेशन 3-6A/स्टैंडबाय 0.7-0.9A@18V, 10 वाट×2 ऑपरेशन 6-10A/स्टैंडबाय 0.7-0.9A@20V, 20 वाट×2 ऑपरेशन 22A/स्टैंडबाय 0.4-1.6A@28-32V, 30 वाट ×2/40 वाट ×2 |
| शक्ति चयन | मुख्य केबल द्वारा विद्युत आपूर्ति |
| इंटरफेस | |
| बुनियादी इंटरफ़ेस | 2xIPEX/2xMMCX/2xSMP/2xSMA आरएफ, 1-2xRJ45 ईथरनेट 100/1000BaseT, RS232, डीसी इनपुट। टीटीएल (यूएआरटी) / एसबीयूएस/ब्लूटूथ 1.2-230.4 केबीपीएस, वाईफाई एपी, बीडी/जीपीएस (जीएनएसएस) वैकल्पिक।ईथरनेट और सीरियल पोर्ट के माध्यम से पारदर्शी संचरण का समर्थन करता है, और MAVLink सहित सभी संचार प्रोटोकॉल का समर्थन करता है। सेवा प्राथमिकता का चयन किया जा सकता है |
| नेटवर्क विस्तार वैकल्पिक | सार्वजनिक नेटवर्क रूटिंग/4G LTE, डब्ल्यूबी-एनबी एकीकरण, फाइबर, उपग्रह |

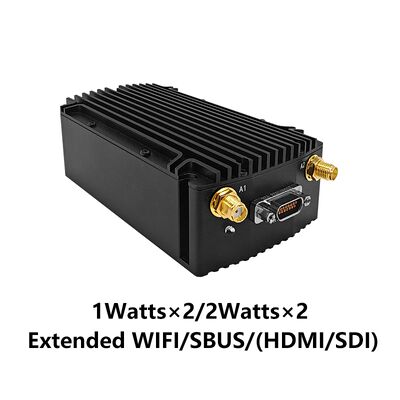

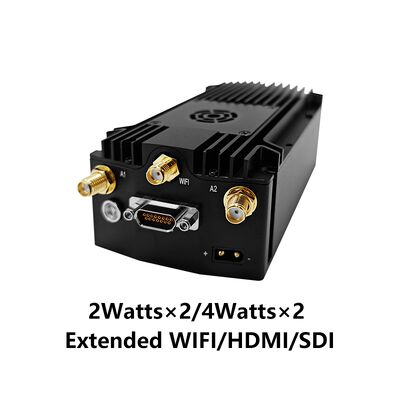

| वीडियो विस्तार वैकल्पिक | कम देरी HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| शक्ति सूचक | स्थिर हरा - चालू |
| लिंक स्थिति सूचक | स्थिर लाल - नेटवर्क जुड़ा नहीं है लाल रंग में झिलमिलाहट - प्रारंभ/नेटवर्क से जुड़ा नहीं है स्थिर हरा - नेटवर्क जुड़ा हुआ है |
| आरएसएसआई लिंक सूचक | स्थिर हरा - लिंक की गुणवत्ता उत्कृष्ट है स्थिर नीला - लिंक की गुणवत्ता अच्छी है स्थिर पीला - लिंक गुणवत्ता मध्यम है स्थिर बैंगनी - लिंक की गुणवत्ता थोड़ा खराब है स्थिर लाल - लिंक की गुणवत्ता खराब है बंद - लिंक बाधित है |
| प्रबंधन इंटरफ़ेस/ नियंत्रण इंटरफ़ेस |
वेब आधारित नेटवर्क प्रबंधन/जीयूआई, द्वितीयक विकास इंटरफ़ेस के लिए एपीआई/एसएनएमपी |
